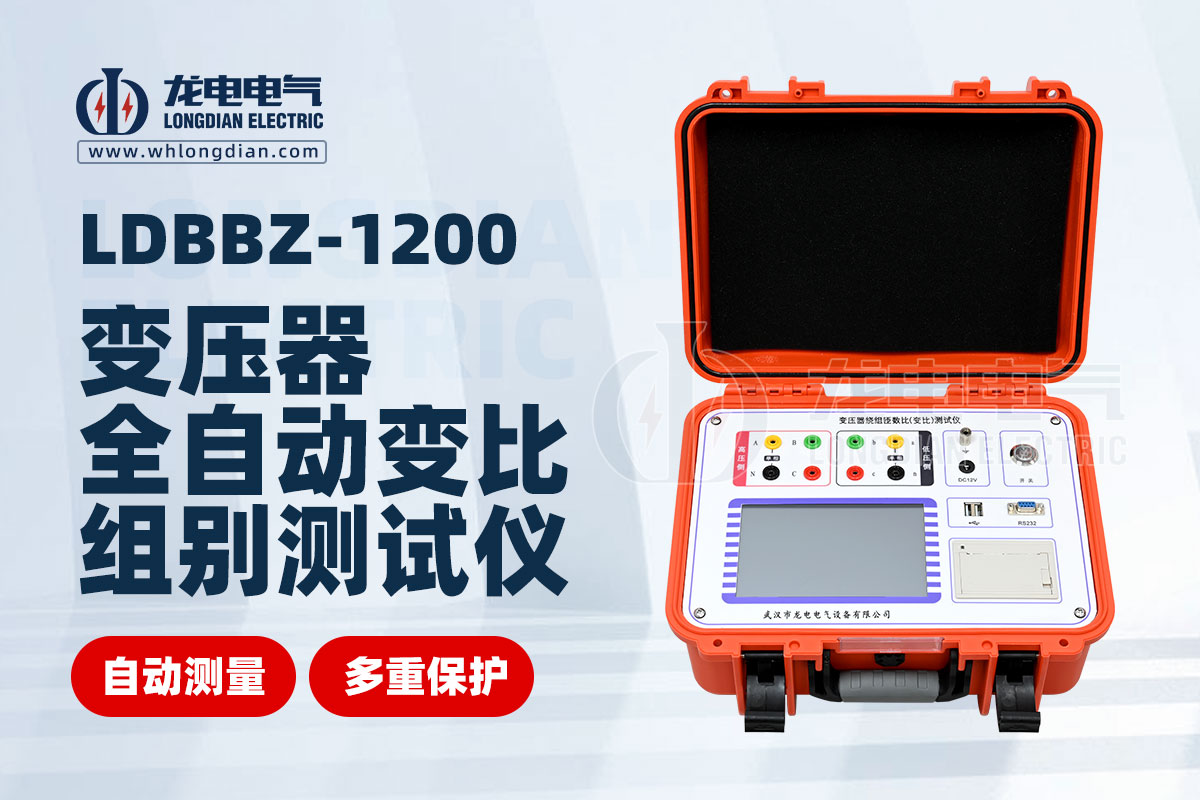

快盈VIIILDBBZ-1200变压器全自动变比组别测试仪主要用于检查变压器变比是否与铭牌值相符、检查电压分接开关指示位置是否正确、检查各线圈的匝数比以判断变压器是否存在匝间短路、测出三相变压器本身变压比的不平衡度以及提供变压比的准确程度以判断变压器能否并列运行等。

在测试之前我们需要检查设备，确保测试仪主机、测试线、充电适配器、U盘、鼠标等配件齐全且完好无损。再之接线准备，根据待测变压器的类型（单相或三相），按照说明书中的接线图示正确连接测试线。注意高、低压电缆不要接反，测试线夹的黄、绿、红分别对应变压器的A、B、C相，不要接错。

快盈VIII检查完毕后，开始测试仪的具体操作步骤

① 开机与主菜单：

关闭测试仪的电源开关，完成接线后，打开电源开关。

快盈VIII稍后，液晶屏上将显示主菜单。

② 参数设定：

点击“参数设定”进入参数设置界面。

输入设备名称、设备类型（单相变压器、PT、CT或三相变压器等）、高压额定电压、低压额定电压等参数。

仪器将自动计算变比、档位电压差、调压比等参数。

输入开关分接范围和额定档位，以便在测试中正确显示变压器档位。

③ 开始测试：

点击“开始测试”，仪器将进行自检，并提示检查高压和低压接线是否正确。

快盈VIII确认接线无误后，仪器将开始测试，并显示测试结果。

④ 测试结果查看与保存：

测试完成后，仪器将显示三相或单相测试结果。

三相测试结果包括档位、高压电压、低压电压、计算变比、变比误差及相位等信息。

快盈VIII单相变压器测试结果包括极性显示（同名端用“-”表示，异名端用“+”表示）。

点击“继续测试”，仪器会将测试结果保存在一个文档内，方便后续打印和输出Word报告。

⑤ 数据导出与打印：

插入U盘后，点击“文件管理”进入数据导出界面。

选择需要导出的数据，点击“导出”键将数据导出至U盘。

快盈VIII如需打印测试结果，点击“打印”按钮，按照屏幕提示操作即可。

⑥ 软件安装与报告生成：

使用仪器配的U盘中的上位机软件和报告模板，将其复制到桌面进行安装。

快盈VIII双击安装后的软件，选择需要查看的文件，点击“转换为Word”即可生成测试报告。

在试验时需要注意的事项

◆ 在测试过程中，务必确保变压器外壳和仪器的接地端良好接地，但三相变压器的中性点不要接地，单相试验变压器的高压尾也不要接地。

◆ 测试前请仔细检查接线是否正确，避免接反或接错导致测试失败或设备损坏。

快盈VIII◆ 在测试高压对低压的比值及相角差时，请注意安全，避免直接接触高压电源。

快盈VIII◆ 仪器内部有强大的保护功能，但在操作过程中仍需谨慎，避免不当操作导致设备损坏或人员受伤。
