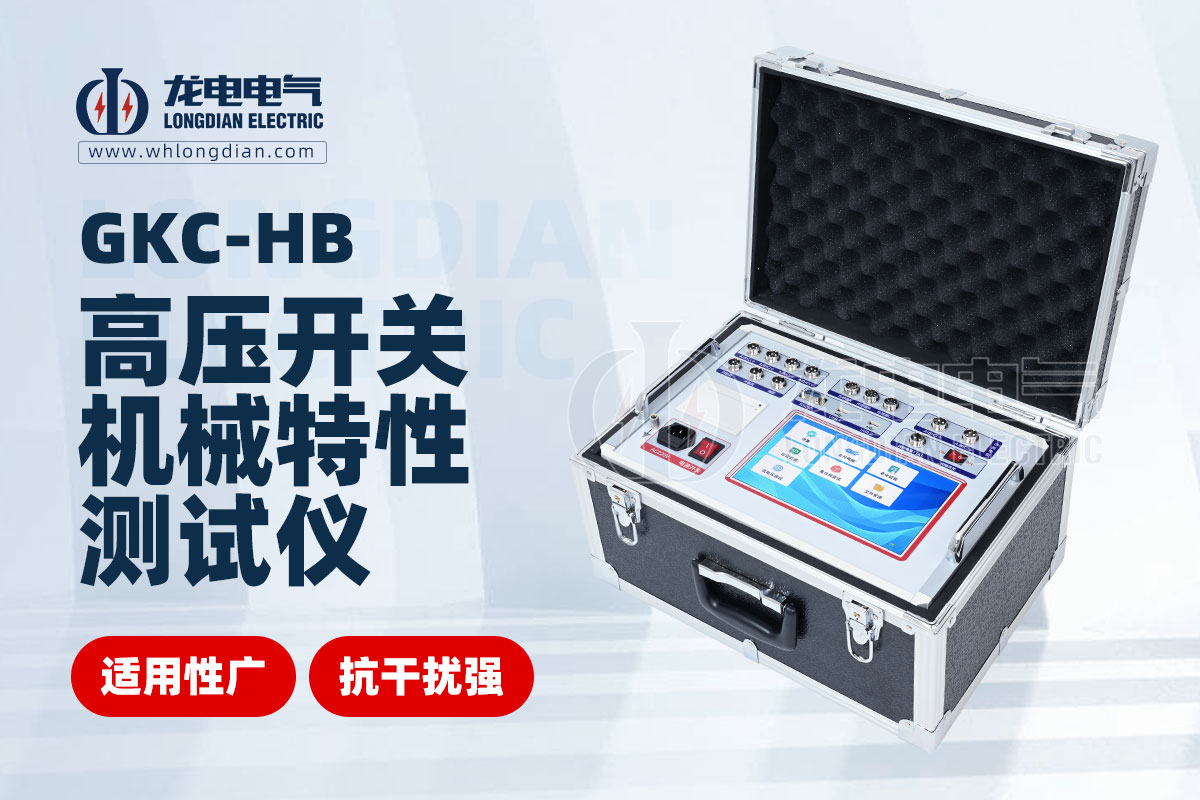

快盈VIII高压开关机械特性测试仪是用于测试和评估电力系统高压断路器的机械特性参数，如分合闸时间、速度及行程等。它广泛应用于少油、多油、真空及六氟化硫等多种电压等级的高压开关，确保其性能符合标准要求。

时间测量原理

快盈VIII高压开关机械特性测试仪对时间的测量至关重要，它能准确判断开关分合闸动作的及时性和同步性。测试仪内部采用高精度时钟电路，以微秒甚至纳秒级的精度进行计时。当高压开关接收到分合闸控制信号开始动作时，测试仪通过传感器检测到动触头开始运动的瞬间，立即启动计时。当动触头运动到特定位置（如合闸到位或分闸到位）时，传感器产生相应信号，测试仪停止计时，从而得到高压开关的分合闸时间。对于分合闸相间不同期、相内不同期等参数的测量，测试仪会同时监测三相动触头的运动情况，分别记录每相到达特定位置的时间，然后计算出它们之间的时间差值。例如，在三相高压开关中，通过精确测量各相分合闸时间的差异，可判断开关三相动作的一致性，确保电力系统三相电流的平衡分配，避免因不同期问题导致的设备损坏和电力事故。

控制信号触发原理

◆ 内触发方式

内触发方式是测试仪利用自身内部电源输出控制信号来驱动高压开关分合闸动作。测试仪内部集成了可调节的直流电源，输出电压范围通常为 DC6 - 270V，电流可达 20A。在进行测试时，操作人员在测试仪面板上设置好相关参数，如分合闸线圈动作电压等，然后将测试仪的合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入高压开关的控制回路中，一般接在辅助开关接点前。当点击测试仪上的合闸或分闸操作按钮时，内部电源输出相应的直流电压信号，驱动高压开关的分合闸线圈动作，从而实现对高压开关的控制操作。这种方式操作方便，适用于大多数常规高压开关的测试，但对于一些线圈负载过大或特殊类型的高压开关可能无法有效驱动。

◆ 外触发方式

外触发方式主要针对那些无法用测试仪内部电源驱动的高压开关，如老式的少油断路器、永磁断路器等（其合分闸线圈电流很大）。此时，测试仪不提供驱动电源，而是采集高压开关分（合）闸线圈的电压信号（交流、直流均可）作为触发信号。首先，将控制线接入仪器面板的 “外触发” 端口，并在仪器上进行参数设置，将触发方式设置成外触发，同时设置采集信号的等待时长（一般为 5 秒左右）。然后，用外触发线接合闸或分闸线圈两端（接控制回路点也可以）。当高压开关实际进行分合闸操作时，其线圈电压发生变化，测试仪检测到这个电压变化信号后，立即开始采集和分析相关数据，如分合闸时间、速度等机械特性参数。这种方式能够适应更多类型高压开关的测试需求，但需要注意根据高压开关控制屏的接线图正确接线，确保信号采集准确。

◆ 手动触发方式

快盈VIII手动触发方式是一种特殊的测试手段，在某些情况下（如现场不便于连接控制线或进行简单的特性评估时）使用。在参数设置菜单中，将采集信号时间延长（如延长至 5 秒钟），然后操作人员手动快速进行高压开关的分或合闸操作。测试仪在设定的采集时间内等待信号，一旦检测到开关动作产生的相关信号（如传感器信号变化），就开始记录数据。需要注意的是，手动触发操作要在设定的采集时间内完成，否则可能导致数据采集失败。这种方式测试的数据主要用于参考弹跳时间、弹跳次数、同期、速度等参数，合、分时间为评估值，虽然精度相对较低，但在一些特定场景下仍具有一定的实用价值。

数据处理与分析原理

高压开关机械特性测试仪采集到传感器测量数据（如行程、速度等）和时间测量数据后，会通过内部的微处理器进行数据处理与分析。首先，对采集到的原始数据进行滤波处理，去除噪声干扰，提高数据的准确性。然后，根据预设的算法计算出各种机械特性参数，如分合闸时间、不同期时间、速度曲线、行程曲线、弹跳时间及次数等。同时，测试仪还具备数据存储功能，能够将测试数据和相关图形（如合闸行程曲线、分闸行程曲线、线圈电流曲线等）存储在内部存储器中（可存储多达 30000 组试验数据，还可扩展存储卡），方便后续查看和分析。部分测试仪还支持数据传输功能，可通过 USB 接口将数据直接保存到 U 盘，或通过 RS232 接口（选配）联机操作将数据上传到计算机进行更深入的分析、处理和存档。此外，一些先进的测试仪还内含包络线功能，通过对一台开关多次测试的数值，生成标准包络线，与后续测试数据进行对比分析，从而更直观地判断高压开关的性能变化趋势，及时发现潜在故障隐患，为电力系统的预防性维护提供有力支持。

快盈VIII高压开关机械特性测试仪通过多种先进技术原理的协同工作，实现了对高压开关机械特性全面、精准、高效的检测和分析，在电力系统的安全稳定运行中扮演着不可或缺的重要角色。无论是电力设备制造商的产品质量检测，还是电力运维部门的日常巡检和故障诊断，都离不开这一关键设备及其可靠的工作原理。
