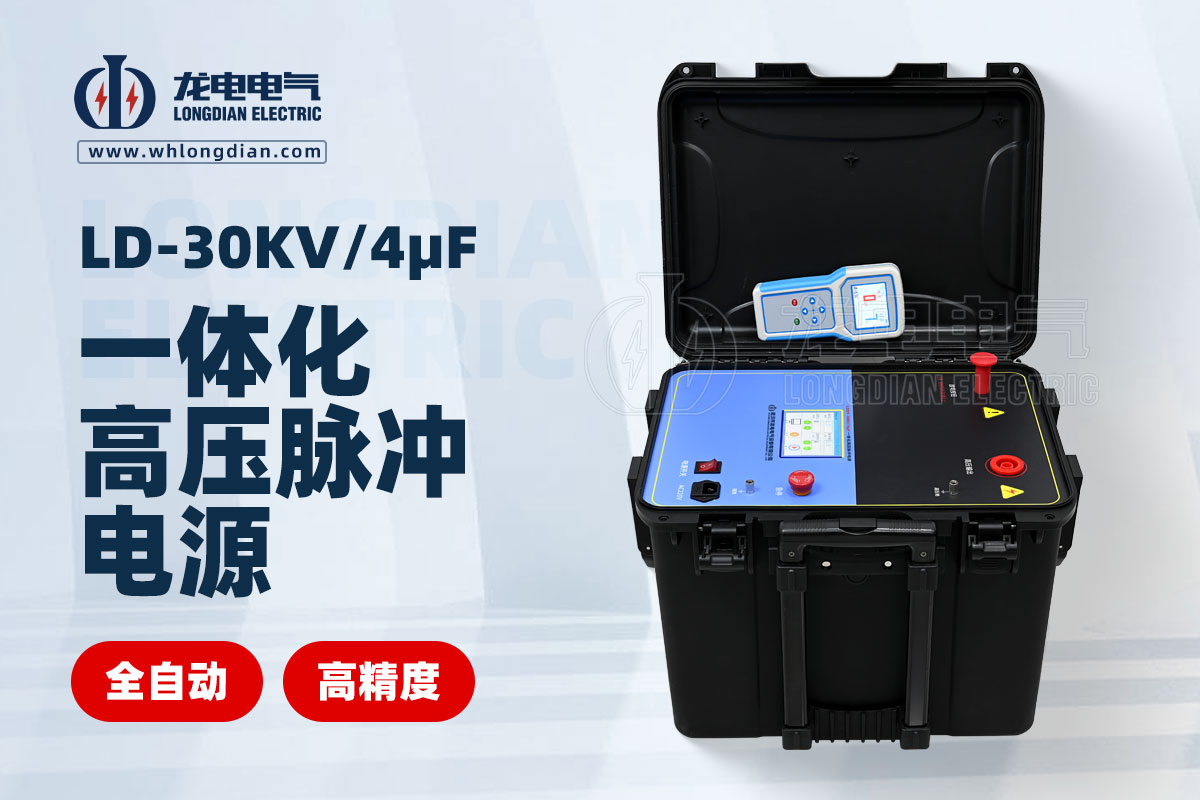

快盈VIII电缆故障一体化高压脉冲电源主要用于为脉冲电容充电，使电缆故障点击穿放电，以便配合定位仪准确定位故障点。

以下是电缆故障一体化高压脉冲电源的操作使用方法及注意事项：

① 操作前准备工作

◆ 环境检查

快盈VIII首先要确保设备放置在干燥、通风良好且远离易燃易爆物品的环境中。潮湿的环境可能会导致设备短路、漏电等故障，而存在易燃易爆物品则极易引发严重的安全事故。例如，在室内使用时，要保证房间有合适的除湿设备，避免水汽积聚；如果是在户外临时搭建的检测场地，要避开积水区域以及放置有汽油、油漆等危险物品的地方。

◆ 设备连接检查

接地连接：仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。

电源连接：仔细检查设备的供电线路，确认电源线插头完好无损，并且所接入的电源电压与设备要求的额定电压相匹配。一般来说，大多数电缆故障一体化高压脉冲电源采用市电供电，要查看其标注的额定电压是 220V 还是 380V 等，防止因电压不符损坏设备。

快盈VIII电缆连接：将需要检测故障的电缆与高压脉冲电源的输出端正确连接。连接时要确保连接牢固，避免出现虚接情况，否则可能导致在输出高压脉冲时产生打火、接触不良等问题，影响检测效果以及损坏电缆接头部位。对于不同类型和规格的电缆，可能需要使用相应的转接接头来实现可靠连接，例如对于截面积较大的高压电缆，要选用适配的大电流接线端子进行连接。

◆ 参数初步设定

快盈VIII在开机前，需要根据待检测电缆的基本信息（如电压等级、预估的故障类型等）对电源的各项参数进行初步设定。

电源调节旋钮调到起点，球隙调到2mm-3mm之间，刚开始不要调大了，后期根据情况再调节。

球隙≤5mm，电压在20KV以下，可以连续工作≤3小时。

球隙≤8mm，电压在24KV以下，连续工作时间≤5分钟，暂停10分钟以后再继续工作。故障点击穿后，电压调到15KV左右，球隙调小，保证球隙放电就可以。

② 开机操作

完成上述准备工作后，就可以进行开机操作了。找到设备上的电源开关，通常标注有 “ON/OFF” 字样或者有对应的电源图标，按下 “ON” 按钮开启电源。在开机瞬间，要留意设备的显示屏以及指示灯等状态显示元件，查看是否有异常报警信息，比如过压、过流等提示灯亮起，如果出现异常，应立即关闭电源，排查原因并解决问题后再重新开机。

③ 电压调节操作

顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在2A左右，如果电压升不起来，电流表电流不断上升，达到3A以上，这时请不要再升压，检查线路。电压一般升到12KV-15KV左右时，（最高电压请不要超过24KV，电压过高有损电容寿命），间隙球就会产生放电现象，放电频率最好保持3-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

④ 关机操作

快盈VIII顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在2A左右，如果电压升不起来，电流表电流不断上升，达到3A以上，这时请不要再升压，检查线路。电压一般升到12KV-15KV左右时，（最高电压请不要超过24KV，电压过高有损电容寿命），间隙球就会产生放电现象，放电频率最好保持3-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

⑤ 安全注意事项

快盈VIII当完成电缆故障检测工作后，需要进行关机操作。首先，停止脉冲输出，按下操作面板上的 “脉冲输出停止” 按钮或者对应的功能键，确保不再有高压脉冲向电缆输出。然后，等待设备内部的储能元件（如电容等）放电完毕，一般设备会有相应的放电指示或者状态显示，确认放电完成后，再按下电源开关上的 “OFF” 按钮关闭电源。关闭电源后，还可以将设备的电源线插头拔出，并拆除与电缆的连接，整理好相关线路，将设备妥善存放。
